Ticari binaların, fabrikaların, alışveriş merkezlerinin, okulların ve otellerin ıslak hacim projelerinde en doğru el kurutma makineleri seçilmiş olsa bile, cihazların sahada yanlış yüksekliğe veya hatalı bir noktaya monte edilmesi tüm kullanıcı deneyimini sıfırlayabilir. Mimarların, elektrik mühendislerinin, şantiye şeflerinin ve teknik servis ekiplerinin kurulum aşamasında en çok başvurduğu kriter olan el kurutma makinesi montaj yüksekliği, hem kullanıcı ergonomisini hem de kızılötesi (infrared) sensörlerin hatasız çalışmasını doğrudan belirleyen temel bir mühendislik standardıdır.

Sahada yapılan en yaygın hata, cihazların kullanıcı profiline (erkek, kadın, çocuk veya bedensel engelli bireyler) bakılmaksızın rastgele bir göz hizasına asılması ve elektrik beslemesinin açıktan sarkan kablolarla prizlere takılmasıdır. Yanlış hesaplanmış bir montaj kodu; uzun boylu kullanıcıların belini bükerek eğilmesine, çocukların ve tekerlekli sandalye kullanan bireylerin hava çıkış ağzına yetişememesine veya sensörün mermer tezgahlardan yansıma yaparak kendi kendine çalışmasına yol açar.

Bu kapsamlı teknik rehberde; uluslararası ergonomi standartlarına ve Türkiye’deki erişilebilirlik yönetmeliklerine göre kadın erkek tuvaleti montaj ölçüleri (cm) tablosunu, kule tipi ve duvar tipi cihazların ayrımını, minimalist projelerde tercih edilen ayna arkası cihaz montajı detaylarını ve güvenli buat elektrik bağlantısı kurallarını adım adım inceleyeceğiz.

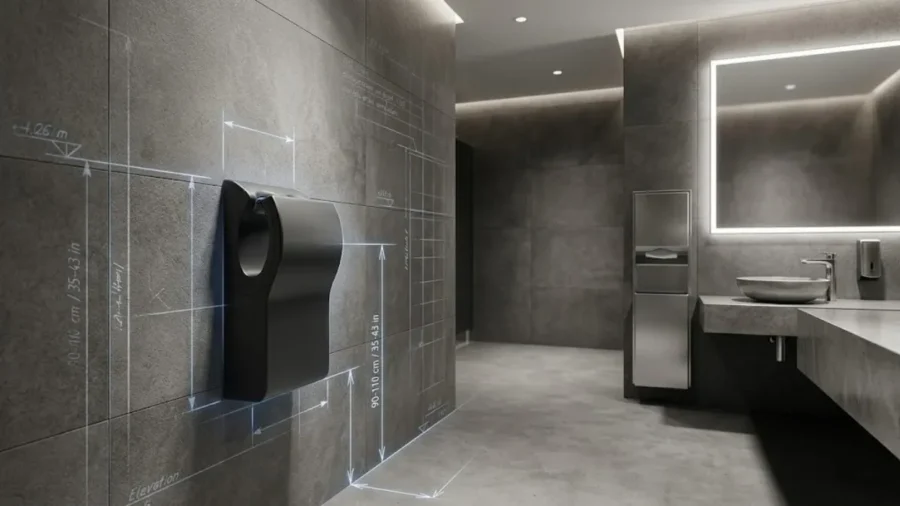

El Kurutma Makinesi Montaj Yüksekliği Neden Kritik Bir Standarttır?

Bir ıslak hacim ekipmanının duvardaki konumu sadece estetik bir tercih değildir; arkasında 3 temel teknik ve güvenlik gerekçesi yatar:

  1. Kullanıcı Ergonomisi ve Kurutma Verimliliği: Yüksek hızlı (Jet motorlu) cihazlar, elleri saniyede 90-110 metre hızla üflenen hava bıçaklarıyla sıyırarak kurutur. Kullanıcının ellerini bu hava akımının tam odak noktasına (hava çıkış ağzının 10-15 cm altına) doğal bir kol açısıyla tutabilmesi gerekir. Cihaz çok yüksekte kalırsa, elden süzülen su damlaları kullanıcının bileklerinden kollarına ve kıyafetlerine doğru geri akar.
  2. Fotosel (Kızılötesi Sensör) Algılama Açısı: Otomatik cihazların alt kısmında yer alan optik sensörler, belirli bir mesafeyi (genellikle 12 cm ila 18 cm aralığını) tarar. Cihaz lavabo tezgahına veya zemine standarttan daha yakın monte edilirse, sensör parlak seramikten veya granitten yansıyan ışığı “el” zannederek aralıksız çalışmaya başlar.
  3. TSE ve İSG Erişilebilirlik Denetimleri: Kamu binaları, hastaneler, AVM’ler, oteller ve kurumsal iş yerleri; ruhsatlandırma ve İş Sağlığı Güvenliği (İSG) denetimlerinde “Engelli Erişilebilirlik Standartlarına (TS 9111)” tabidir. Engelli WC alanlarında belirlenen santimetre sınırlarının dışına çıkılması, yapı denetim süreçlerinde onay alınamamasına neden olur.

Kadın, Erkek, Çocuk ve Engelli Tuvaleti Montaj Ölçüleri (cm Tablosu)

Uluslararası mimari standartlarda el kurutma makinesi montaj yüksekliği ölçülürken iki farklı tip cihaz birbirinden ayrılır: Klasik/Kompakt Duvar Tipi (Ellerin altına tutulduğu modeller) ve Kule Tipi / Hands-in (Ellerin cihazın içine sokulduğu V-Shape modeller).

Duvar tipi cihazlarda ölçü her zaman “Bitmiş Zemin (Seramik Üstü) ile Cihazın Alt Hava Çıkış Ağzı Arasındaki Mesafe” baz alınarak hesaplanır. Kule tipi cihazlarda ise ölçü, cihazın üst kısmındaki “El Giriş Haznesinin Üst Kenarı” baz alınarak verilir.

Aşağıdaki tablo, projelerinizde ve şantiye uygulamalarınızda doğrudan referans alabileceğiniz standart kadın erkek tuvaleti montaj ölçüleri (cm) cetvelidir:

Kullanıcı Profili / Mekan TürüDuvar Tipi Cihazlar (Zeminden Hava Çıkış Ağzına)Kule Tipi / Hands-in Cihazlar (Zeminden Üst El Girişine)Önerilen Montaj Vidaları Yüksekliği (Yaklaşık)
Erkekler Tuvaleti (Yetişkin)110 cm – 115 cm95 cm – 100 cm120 cm – 125 cm
Kadınlar Tuvaleti (Yetişkin)105 cm – 110 cm90 cm – 95 cm115 cm – 120 cm
Engelli WC (Tekerlekli Sandalye)90 cm – 95 cm80 cm – 85 cm100 cm – 105 cm
İlköğretim Okulları (7-12 Yaş)85 cm – 95 cm75 cm – 80 cm95 cm – 105 cm
Anaokulu ve Kreşler (3-6 Yaş)70 cm – 80 cmÖnerilmez (Duvar tipi seçilmeli)80 cm – 90 cm
Unisex (Ortak Kullanım Ofis/Kafe)105 cm – 110 cm92 cm – 95 cm115 cm – 120 cm

1. Duvara Monte (Klasik ve Kompakt Jet) Cihazlarda Ölçülendirme

Standart bir duvara monte el kurutma makinesi kurulumunda; yetişkin erkekler için cihazın alt hizasının yerden 110 cm, kadınlar için ise 105 cm yukarıda olması ideal altın orandır. Eğer işletmenizde tek bir ortak (unisex) lavabo alanı varsa, her iki kullanıcı grubunun da rahat edebilmesi için hava çıkış ağzını zeminden 107-110 cm yüksekliğe konumlandırmalısınız.

  • 360 Derece Döner Başlıklı Modellerde İstisna: Fabrika soyunma odaları, spor salonları veya yüzme havuzlarında “el ve yüz/saç kurutma” amacıyla kullanılan döner nozullu sanayi tipi cihazlarda; eğer cihaz ağırlıklı olarak saç kurutmak için kullanılacaksa yerden yüksekliği 135 cm – 145 cm bandına çıkarılabilir. Sadece el ve yüz kurutma hedefleniyorsa 115 cm idealdir.

2. Kule Tipi (Hands-in / V Tipi) Cihazlarda Ölçülendirme

Ellerin cihazın üstünden aşağıya doğru sarkıtılarak kurutulduğu kule tipi cihazların kendi gövde boyu zaten ortalama 65-70 cm uzunluğundadır. Bu cihazları duvar tipi makineler gibi 110 cm yüksekliğe asarsanız kimse ellerini cihazın içine sokamaz!

Bu nedenle kule tipi modellerde; cihazın en alt tabanı yerden yaklaşık 25 cm – 35 cm yukarıda kalacak şekilde montaj yapılır. Böylece cihazın üst el giriş ağzı zeminden 90-95 cm yüksekliğe denk gelir ve kullanıcı omuzlarını kaldırmadan, kollarını doğal biçimde aşağı sarkıtarak 10 saniyede kurutma işlemini tamamlar.

3. Engelli WC Montaj Standartları (TS 9111 Uyumlu)

Tekerlekli sandalye kullanan bir bireyin oturma pozisyonundaki omuz ve dirsek yüksekliği dikkate alındığında, standart 110 cm’lik cihazlara erişmesi imkansızdır. Yönetmeliklere uygun bir engelli tuvaletinde:

  • Duvar tipi cihazın hava çıkış noktası yerden maksimum 90-95 cm yüksekte olmalıdır.
  • Tekerlekli sandalyenin cihaza sıfır yanaşabilmesi için cihazın altındaki zemin alanında en az 75 cm x 120 cm‘lik hiçbir engelin (çöp kovası, klozet fırçası vb.) bulunmadığı boş bir manevra alanı bırakılmalıdır.

Sensör Hatasını Önleyen Yatay ve Dikey Güvenlik Boşlukları

Cihazın sadece yerden yüksekliğini doğru ayarlamak yetmez; etrafındaki diğer ıslak hacim ekipmanlarıyla (lavabo, ayna, yan duvar) olan mesafesi de hayati önem taşır. Şantiyelerde elektrik tesisatı çekilirken aşağıdaki 4 minimum boşluk kuralına kesinlikle uyulmalıdır:

  1. Tezgah ve Lavabo Üstü Mesafesi (En Az 40 cm): Cihazı kesinlikle mermer lavabo tezgahının veya seramik lavabonun hemen üstüne monte etmeyin! Kızılötesi sensörün altında en az 40 cm (ideal olarak 50 cm) tamamen boşluk olmalıdır. Aksi takdirde mermer yüzey ışığı geri yansıtır ve cihaz “hayalet tetikleme” yaparak sürekli kendi kendine çalışır.
  2. Yan Duvar ve Bölme Mesafesi (En Az 20 cm): Kullanıcının dirseklerinin duvara çarpmaması ve cihazın yanlarında bulunan filtre/vida kapaklarının bakım sırasında rahat açılabilmesi için, cihazın sağında ve solunda en az 20 cm boşluk bırakılmalıdır.
  3. İki Cihaz Arası Mesafe (En Az 60 cm): AVM, stadyum veya fabrika gibi yoğun alanlarda yan yana birden fazla kurutucu monte edilecekse, iki insanın omuz omuza çarpışmadan aynı anda el kurutabilmesi için cihazların merkez noktaları arasında en az 60-65 cm mesafe bulunmalıdır.
  4. Kapı Açılış Yönü Kontrolü: Cihazı tuvalet kapısının tam arkasına (kapı açıldığında cihazı kapatacak veya kapı kolunun cihaz gövdesine çarpacağı noktaya) asla monte etmeyin. Hem cihaz gövdesi darbe alır hem de el kurutan kişiye dışarıdan açılan kapı çarpar.

Ayna Arkası Cihaz Montajı (Dolap İçi Gizli Kurulum Rehberi)

Son yıllarda prestijli plazalarda, lüks restoranlarda ve modern mimari projelerde duvar yüzeyinde hiçbir ekipmanın görünmediği “minimalist ıslak hacim” tasarımları öne çıkmaktadır. Bu projelerde sıvı sabunluk, kağıt havluluk ve ayna arkası el kurutma makinesi modelleri, lavabonun üstündeki aynalı ahşap/metal dolabın (modülün) içerisine gizlenir.

Başarılı ve sorunsuz bir ayna arkası cihaz montajı için mobilya ustasının ve elektrik teknisyeninin dikkat etmesi gereken teknik kurallar şunlardır:

  • Dolap Derinliği: Ayna arkası düz tasarım cihazların gövde kalınlığı genellikle 10 cm ile 14 cm arasındadır. Elektrik kablosunun kıvrılma payı ve hava emiş boşluğu da hesaba katılarak, aynalı dolabın iç net derinliği en az 16 cm – 20 cm olarak tasarlanmalıdır.
  • Alt Dekupaj (Kesim) Açıklığı: Cihazın altındaki sıcak hava çıkış nozulu ve kızılötesi sensör gözü, dolabın alt tablasından (sunta, MDF veya metal sacdan) aşağıya doğru tamamen açıkta bakmalıdır. Dolabın alt tablasında cihazın alt ölçüsüne uygun bir pencere (dekupaj) açılmalı; ahşap kenarları sensörün görüş açısını kesinlikle kapatmamalıdır.
  • Tezgah ile Ayna Altı Mesafesi: Ayna arkası modeller doğrudan lavabo tezgahının üzerinde yer aldığı için, dolabın alt hizası ile lavabo/tezgah yüzeyi arasında en az 35 cm – 40 cm dikey mesafe bırakılmalıdır. Daha dar bırakılırsa, kullanıcı elini yıkarken köpüklü su sensöre sıçrar veya sensör bataryayı (musluğu) algılayarak gereksiz yere çalışır.
  • Dolap İçi Hava Emişi: Cihaz kurutma yaparken saniyede onlarca litre havayı içine çeker. Eğer aynalı dolap tamamen hava sızdırmaz (vakumlu) şekilde kapatılırsa, motor içerideki havayı çekemez, boğulur ve aşırı ısınarak termik atar. Dolabın üst kısmında veya alt kesim penceresinin etrafında mutlaka hava sirkülasyonu sağlayacak boşluklar bırakılmalıdır.

Buat Elektrik Bağlantısı ve Tesisat Güvenliği (Adım Adım)

El kurutma makineleri kutudan çıktığında genellikle test edilebilmesi veya pratik kullanım için ucunda topraklı fiş bulunan bir kablo ile gelir. Ancak kurumsal bir işletmede, okulda veya halka açık bir tuvalette cihazın kablosunun dışarıdan sarkarak yanındaki bir prize takılması hem estetik açıdan çok kötü görünür hem de su sıçraması ve vandalizm (fişin çekilmesi, kabloya asılınması) açısından büyük bir güvenlik zaafiyetidir.

Profesyonel kurulumda kablo dışarıdan görünmez; doğrudan cihazın arka taban plakasında yer alan kablo giriş deliğinden duvarın içindeki tesisata (gizli buat elektrik bağlantısı) bağlanır.

Güvenli Elektrik Tesisatı İçin 5 Mühendislik Kuralı:

  1. Kablo Çıkış Noktası (Buat) Konumu: İnşaat veya tadilat aşamasında sıva altı elektrik borusu çekilirken, kablo ucu rastgele bir yerden çıkarılmamalıdır. Seçtiğiniz cihazın teknik şartnamesindeki montaj şemasına bakarak, kablo çıkışını tam olarak cihazın arka sac plakasındaki “Kablo Giriş Deliği” (genellikle sağ alt veya orta alt kısım) hizasına denk getirin. Böylece cihaz duvara vidalandığında kablo %100 gövdenin arkasında gizlenir.
  2. Kablo Kesiti Seçimi: Endüstriyel kurutucular modele göre 1000 Watt ile 2500 Watt arasında güç çeker. Şebekeden cihaza çekilecek besleme hattı mutlaka 3×1.5 mm² veya (2000W üzeri sanayi tipi modellerde) 3×2.5 mm² NYM (TTR) tam bakır ve topraklı kablo olmalıdır. (Cihazların motor ve rezistans güçlerine göre harcadığı enerjiyi detaylı incelemek isterseniz El Kurutma Cihazları Ne Kadar Elektrik Harcar? başlıklı hesaplama rehberimize göz atabilirsiniz).
  3. Topraklama (Sarı-Yeşil Hat) Zorunluluğu: Özellikle 304 kalite paslanmaz çelik (krom), galvanize çelik ve alüminyum gövdeli metal cihazlarda topraklama hattının bağlanması hayati bir İSG zorunluluğudur. Olası bir elektrik kaçağında metal gövdenin kullanıcıyı çarpmasını önlemek için sarı-yeşil topraklama kablosu cihazın şase klemensine sıkıca bağlanmalıdır.
  4. Sigorta ve Kaçak Akım Rölesi (RCD): Islak hacimlerdeki tüm elektrikli ekipmanlar, ana panoda mutlaka 30mA (miliamper) Hayat Koruma Eşikli Kaçak Akım Rölesi arkasına bağlanmalıdır. Her bir kurutucu hattı için panoda 10 Amper veya 16 Amper B Tipi Otomatik Sigorta kullanılması, olası kısa devrelerde sadece ilgili cihazın enerjisini keserek tüm banyonun karanlıkta kalmasını önler.
  5. Klemens Bağlantısı: Duvar içinden gelen faz (kahverengi/siyah), nötr (mavi) ve toprak (sarı-yeşil) uçları, cihazın içindeki porselen veya yanmaz plastik klemens kutusuna gevşeklik kalmayacak şekilde vidalanmalıdır. Açıkta bantlanmış ek kablolar nemli banyo ortamında zamanla oksitlenerek ark (kıvılcım) yapabilir.

Adım Adım Duvara Montaj Uygulaması (Saha Kontrol Listesi)

Teknik ekibinizin sahada cihazı duvara asarken uygulayacağı 5 adımlı standart prosedür:

  1. Adım (Enerjiyi Kesin): İşleme başlamadan önce elektrik panosundan ilgili ıslak hacim sigortasını indirin ve kontrol kalemiyle kabloda enerji olmadığından emin olun.
  2. Adım (Ön Kapağı Sökün): Cihazın alt veya yan kısmında bulunan güvenlik vidalarını kutudan çıkan özel L tipi Alyan anahtarı ile gevşetin ve paslanmaz çelik / ABS ön gövde kapağını dikkatlice çıkararak arka montaj tabanını (şaseyi) ayırın.
  3. Adım (Şablonla İşaretleme ve Delme): Kutu içerisinden çıkan kağıt 1:1 Montaj Şablonunu yukarıdaki tablomuzda yer alan standart yüksekliğe göre (su terazisi kullanarak) seramik duvara bantlayın. 4 adet vida deliğini işaretleyin. Seramiği çatlatmamak için matkabı önce darbesiz modda (elmas seramik ucuyla) çalıştırarak fayansı delin, ardından darbeli moda geçerek tuğla/beton deliklerini açın ve 6mm/8mm dübelleri çakın.
  4. Adım (Tabanı Sabitleme ve Kablolama): Duvardan çıkan elektrik kablosunu cihazın arka tabanındaki kauçuk contalı delikten içeri geçirin. Arka tabanı 4 adet paslanmaz vida ile duvara sağlamca sabitleyin (Tabanın sallanmadığından emin olun, aksi halde motor çalışırken titreşim sesi yapar). Faz, nötr ve toprak kablolarını klemense bağlayın.
  5. Adım (Kapağı Kapatma ve Test): Ön gövde kapağını yuvasına oturtun, alt güvenlik alyan vidalarını sıkın (Bu vidalar halka açık alanlarda cihaz kapağının çalınmasını veya açılmasını engeller). Sigortayı kaldırın ve elinizi sensöre yaklaştırarak cihazın çalışmasını ve elinizi çektiğinizde 1-2 saniye içinde durmasını test edin.

Sıkça Sorulan Sorular

El kurutma makinesi alçıpan (bölme) duvara monte edilebilir mi?

Evet, monte edilebilir ancak standart plastik dübel kullanılmamalıdır. Özellikle 4-6 kg ağırlığındaki çelik veya kule tipi cihazların zamanla alçıpanı yırtıp düşmemesi için; ya duvar örülürken alçıpan arkasına ahşap/metal destek profili (klapa) atılmalı ya da montajda mutlaka metal kelebek (molly) alçıpan dübeli kullanılmalıdır.

Cihaz duvara monte edildikten sonra durmadan kendi kendine çalışıyor, nedeni nedir?

Bu durumun %95 sebebi montaj yüksekliği hatasıdır. Cihaz lavabo tezgahına, parlak metal bir çöp kovasına veya zemine 40 cm’den daha yakın monte edilmişse, kızılötesi sensör alttaki nesneyi el olarak algılar. Cihazın altındaki nesneyi kaldırın veya cihazın içindeki elektronik kart üzerinde bulunan “Sensör Hassasiyet Potansiyometresini (VR)” küçük bir yıldız tornavida ile kısarak algılama mesafesini 10-12 cm’ye düşürün.

El kurutma cihazı lavabonun veya duş kabininin ne kadar yakınına takılabilir?

Elektrik İç Tesisleri Yönetmeliğine göre ıslak hacimler güvenlik bölgelerine (Zone 0, 1, 2, 3) ayrılır. El kurutma makineleri su sıçrama güvenliği (IPX1 / IPX4) sağlasa dahi, doğrudan duş teknesi/küvet içine veya musluk suyunun doğrudan üzerine fışkıracağı bir noktaya takılamaz. Lavabo bataryasından yatayda en az 30-40 cm uzağa, el yıkama alanı ile çıkış kapısı arasındaki kuru aks üzerine konumlandırılmalıdır.

Sonuç: Doğru Kurulum, Uzun Ömürlü ve Güvenli Kullanım

Özetle; standartlara uygun el kurutma makinesi montaj yüksekliği ve nizami bir buat elektrik bağlantısı, satın aldığınız cihazın performansını ikiye katlarken arıza riskini sıfıra indirir. Erkek tuvaletlerinde 110 cm, kadın tuvaletlerinde 105 cm ve engelli WC alanlarında 90-95 cm kurallarına sadık kalarak hem TSE/İSG denetimlerinden tam not alabilir hem de ziyaretçilerinize kusursuz bir ergonomi sunabilirsiniz.
